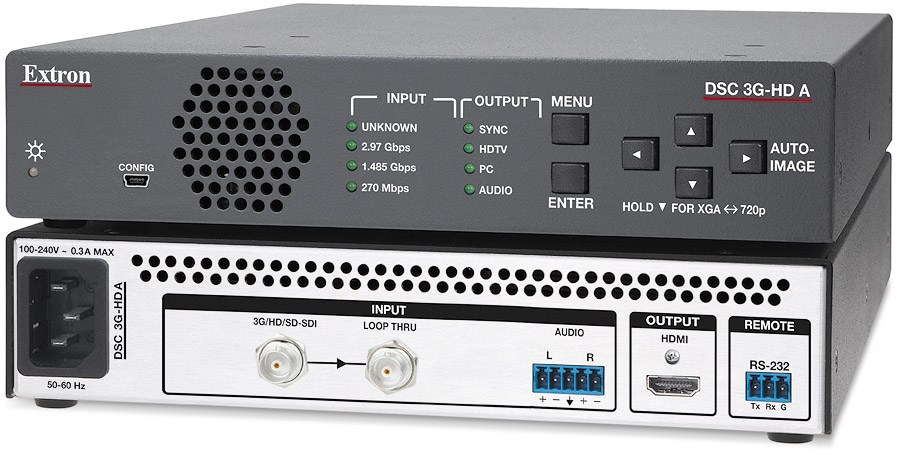

| Технические характеристики DSC 3G-HD A | |
| Классификация | преобразователь видео сигналов 3G‑SDI, HD‑SDI и SDI в HDMI с эмбедированием аудио |
| Вход видео | |
| Разъём | 1 x BNC (female); 1 x BNC (female) сквозной |
| Номинальный уровень | 0.8 Vp-p |
| Входное сопротивление | 75 Ом |
| Горизонтальная развёртка | 15 – 70 кГц |
| Вертикальная развёртка | 24 – 60 Гц |
| Диапазон разрешений | 480i, 576i, 720p, 1080i, 1080PsF, 1080p, and 2K (2048x1080) |
| Обратные потери | ≥15 дБ @ 5 МГц – 1.5 ГГц |
| Выравнивание входного кабеля | автоматическое до -30 дБ потери в кабеле |
| 3G-SDI | 60 м (200 футов) при использования кабеля Extron RG6; 45 м (150 футов) при использования кабеля Extron RG59 |
| HD-SDI | 120 м (400 футов) при использования кабеля Extron RG6; 90 м (300 футов) при использования кабеля Extron RG59 |
| SD-SDI | 150 м (500 футов) при использования кабеля Extron RG6; 120 м (400 футов) при использования кабеля Extron RG59 |
| Обработка видео | |
| Цифровое сэмплирование | 10 и 12 бит на цвет; 148.5 МГц (pixel clock) |
| Количество цветов | 1.07 миллиардов (10-бит обработка) |
| Видео выход | |
| Разъём | 1 x HDMI type A (female) |
| Масштабированные разрешения | 640x4808, 800x6008, 1024x7688, 1024x10248, 1280x7688, 1280x8008, 1280x10248, 1360x7688, 1366x7688, 1400x10508, 1440x9008, 1600x9008, 1600x12008, 1680x10508, 1920x12008 HDTV 480p7,8, 576p6, 720p3,4,5,6,7,8, 1080i6,7,8, 1080p1,2,3,4,5,6,7,8, 2K (2048x1080)1,2,3,4,5,6,7,8 1 = @ 23.98 Гц, 2 = @ 24 Гц, 3 = @ 25 Гц,4 = @ 29.97 Гц, 5 = @ 30 Гц, 6 = @ 50 Гц, 7 = @ 59.94 Гц, 8 = @ 60 Гц |
| Аудио | |
| Частотная характеристика | 20 Гц – 20 кГц, ±0.5 дБ |
| Коэффициент нелинейных искажений + шум | <0.1% @ 1 кГц, 20 кГц пропускная способность на номинальном уровне |
| Соотношение сигнал/шум | > 90 дБ, при максимальной мощности (не взвешенной) |
| Разделение стереоканалов | > 80 дБ при 1 кГц |
| Вход аудио | |
| Сигнал | 1 x SDI встроенный AES3 звук (SMPTE 272M, SMPTE 299M) 1 x стерео/моно, симметричный/несимметричный |
| Разъём | 1 x BNC (female); 1 x 5-ти контактный винтовой зажим |
| Входное сопротивление | 10 кОм несимметричное, > 20 кОм симметричное |
| Номинальный уровень | +4 dBu (1.23 Vrms), -10 dBV (316 mVRMS), регулируемый |
| Максимальный уровень | +21 dBu симметричное, +15 dBu несимметричное |
| Регулировка входного усиления | -18 – 0 дБ, 1 дБ шаг (SDI) -18 – +12 дБ, 1 дБ шаг (аналоговый) |
| Выход аудио | |
| Сигнал | 1 x HDMI, встроенный звук (PCM) |
| Разъём | 1 x HDMI type A (female) |
| Управление | |
| Серийный порт управления | 1 x RS-232; 1 x 3-х контактный винтовой зажим |
| Конфигурация контактов серийного порта | Pin 1 = Tx, pin 2 = Rx, pin 3 = земля |
| Скорость передачи и протокол | 9600 (по умолчанию), 8 бит данные, 1 стоп бит, без контроля чётности |
| USB порт управления | 1 x mini type B (female) |
| USB стандарт | USB 2.0, high speed |
| Программное управление | меню на экране (OSD) на передняя панель управления; Extron Simple Instruction Set (SIS™) |
| Общие характеристики | |
| Электропитание | ~100 – 240 ВА / 50 – 60 Гц, встроенный блок питания |
| Энергопотребление | 10,5 Вт |
| Условия эксплуатации | температура: 0 – +50°C / влажность 10% – 90%, без конденсации |
| Охлаждение | вентилятор, прохождение воздуха спереди назад |
| Материалы корпуса | металл |
| Монтажный размер | 1U Rack 19" / 2 |
| Размеры | 221 x 220 x 42 мм (глубина исключая разъемы) |
| Вес | 0.8 кг нетто; 2 кг брутто |
| Гарантийный срок | 3 года |
| Номер для заказа | Extron: 60-1303-01 |
| Теги: Extron DSC 3G-HD A | DSC3G-HDA | DSC3G-HD-A | DSC-3G-HDA | DSC-3G-HD-A | |
* – технические характеристики взяты с сайта производителя
