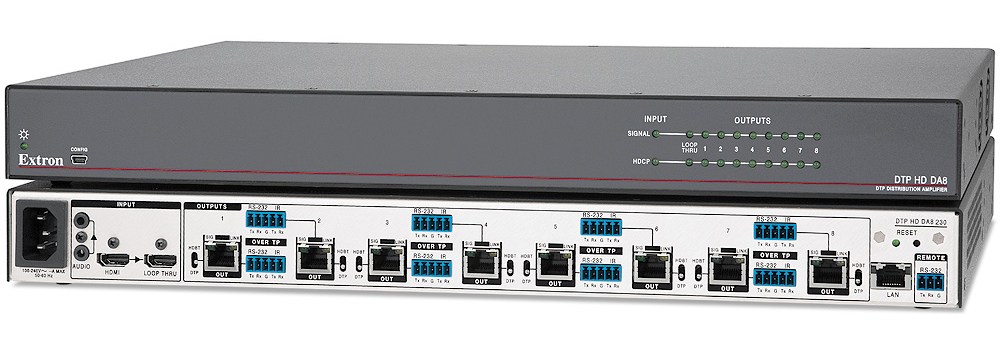

| Технические характеристики DTP HD DA8 4K 230 * | |
| Классификация | усилитель-распределитель 1:8 сигналов HDMI и DTP |
| Пропускная способность | 10,2 Гбит/с (3,4 Гбит/c на графический канал) |
| Поддерживаемое разрешение видео | 4096x2160 @ 30 Гц / 4:4:4 / 8 бит (4K); 3840x2160 @ 30 Гц / 4:4:4 / 8 бит (UHD); 4096x2160 @ 60 Гц / 4:2:0 / 8 бит (4K); 3840x2160 @ 60 Гц / 4:2:0 / 8 бит (UHD) |
| Подсистема видео | |
| Пропускная способность | 10,2 Гбит/с (3,4 Гбит/c на графический канал) |
| Частота пикселизации | 300 МГц |
| Диапазон разрешений | 2560x1600 @ 60 Гц 4K (4096x2160) @ 30 Гц, UHD (3840x2160) @ 30 Гц, 4K / UHD @ 60 Гц с подвыборкой цветности 4:2:0 |
| Глубина цвета | 8, 10 или 12 бит – в зависимости от пропускной способности |
| Формат | RGB и YCbCr цифровое видео |
| Поддерживаемые стандарты | DVI 1.0, HDMI 1.4, HDCP 1.4, CEA-861E |
| Входы видео | |
| Количество, вид сигнала | 1 x HDMI |
| Разъёмы | 1 x HDMI type A, female |
| Выходы видео | |
| Количество, вид сигнала | 1 x HDMI; 8 x DTP 230 |
| Соединение между передатчиком и приемником | |
| Разъёмы | 8 x RJ45, female |
| Стандарт соединения | TIA/EIA T568B |
| Дальность действия | до 70 м – 1080p @ 60 Гц до 40 м – 2560x1600 @ 60 Гц до 40 м – 4K/UHD @ 30 и 60 Гц |
| Требования к кабелю | монолитные проводники, 24 AWG или лучше |
| Рекомендованный кабель | STP – экранированная витая пара с полосой пропускания 400 МГц |
| Стандарт передачи сигналов | DTP: HDMI со встроенным аудио, аналоговое аудио, RS-232, ИК, дистанционное питание; HDBaseT: HDMI со встроенным аудио, RS-232, ИК |
| Аналоговое аудио | |
| Усиление | небалансный выход (от приемника): 0 дБ; балансный выход (от приемника): +6 дБ |
| Частотный отклик | 20 Гц … 20 кГц, ±1 дБ |
| Коэффициент нелинейных искажений (THD+N) | 0.03% @ 1 кГц; 0.3% @ 20 кГц на номинальном уровне |
| Соотношение сигнал/шум (S/N) | >90 дБ на максимуме входа (невзвешенное) |
| Разделение стереоканалов | >80 дБ |
| Частота цифровой дискретизации | 48 кГц |
| Разрешение дискретизации | 16 бит |
| Входы аудио | |
| Количество, вид сигнала | 1 x стерео сигнал ПК уровня, небалансный |
| Разъёмы | 1 x TRS Ø 3,5 мм стерео разъем, 2 канала; наконечник (L); кольцо (R); гильза (земля) |
| Сопротивление | >10 кОм, постоянный ток |
| Номинальный уровень | -10 дБВ (316 мВрм) |
| Макимальный уровень | +7 дБВ, небалансный |
| Выходы аудио | |
| Количество, вид сигнала | локальный выход: 1 x стерео сигнал ПК уровня, небалансный; DTP выход: 8 x цифровых аудио сигналов эмбедированных в DTP. Форматы источников встроенного цифрового аудио: 2-х канальный PCM, PCM, Dolby Digital 2/0, Dolby Digital 2/0 Surround, Dolby Digital 5.1, Dolby Digital EX, DTS Digital Surround 5.1, DTS-ES Matrix 6.1, DTS-ES Discrete 6.1 |
| Разъёмы | локальный выход: 1 x TRS Ø 3,5 мм стерео разъем, 2 канала; наконечник (L); кольцо (R); гильза (земля); DTP выход: 8 x RJ45 female |
| Сопротивление | >50 Ом, постоянный ток |
| Номинальный уровень | -10 дБВ (316 мВрм) |
| Макимальный уровень | +6,5 дБВ, небалансный |
| Управление | |
| Последовательный порт управления | RS-232, 3,5 мм, 3-полюсный разъем с невыпадающим винтом |
| Скорость передачи, протокол | 9600 бод, 8 бит данных, 1 стоп бит, без контроля чётности |
| Конфигурация контактов порта управления | невыпадающие винтовые клеммы: 1 = Tx, 2 = Rx, 3 = Gnd |
| USB порты управления | 1 x мини USB B, female на передней панели |
| Стандарты USB | USB 2.0, low speed |
| Скорость передачи данных по Ethernet | 10/100Base-T, полудуплекс/дуплекс, с автоопределением |
| Протоколы Ethernet | ARP, ICMP (ping), IP, TCP, DHCP, HTTP, Telnet, SMTP |
| Программы управления | Extron's Simple Instruction Set (SIS™); Extron Product Configuration Software (PCS); Microsoft Internet Explorer, Telnet |
| Коммуникации с внешним устройством (RS-232 / IR over TP) | |
| Последовательный порт управления | 8 x RS-232 3,5 мм, 5-полюсные невыпадающие винтовые разъемы (разъемы используются совместно с портами управления ИК) |
| Скорость передачи, протокол | 300 … 115200 бод, 8 или 7 бит данных, 1 или 2 стоп бита, без контроля чётности (по умолчанию), чётный или чётный контроль чётности |
| Конфигурация контактов порта управления | невыпадающие винтовые клеммы: 1 = Tx, 2 = Rx, 3 = Gnd |
| Сквозной порт управления ИК | 8 x 3,5-мм 5-полюсные невыпадающие винтовые разъемы (разъемы используются совместно с портами управления RS-232); инфракрасное управление с модуляцией уровня TTL (от 0 до 5 В) от 30 кГц до 60 кГц |
| Конфигурация контактов порта ИК | 3 = Gnd, 4 = IR Tx, 5 = IR Rx |
| Общие характеристики | |
| Блок питания | внутренний |
| Источник электропитания | 100-240 В переменного тока, 50-60 Гц |
| Энергопоребление | 78,7 Вт |
| Условия хранения | температура: -40 … +70°C / относительная влажность: 10% … 90%, без конденсации |
| Условия эксплуатации | температура: 0 … +50°C / относительная влажность: 10% … 90%, без конденсации |
| Охлаждение | конвекционное, без вентилятора |
| Тепловыделение | 125 BTU/ч (~36,6 Вт) |
| Материал корпуса | металл |
| Монтажный размер | 1U x 19" Rack, монтажные уголки в комплекте |
| Габаритные размеры | 444 x 268 x 44 мм, не включая разъемов |
| Вес | 2,3 кг нетто |
| Номер для заказа | Extron: 60-1438-01 |
| Теги: Extron DTP HD DA8 4K 230 | DTP-HD-DA8-4K-230 | DTPHDDA84K230 | |
* – технические характеристики взяты с сайта производителя
