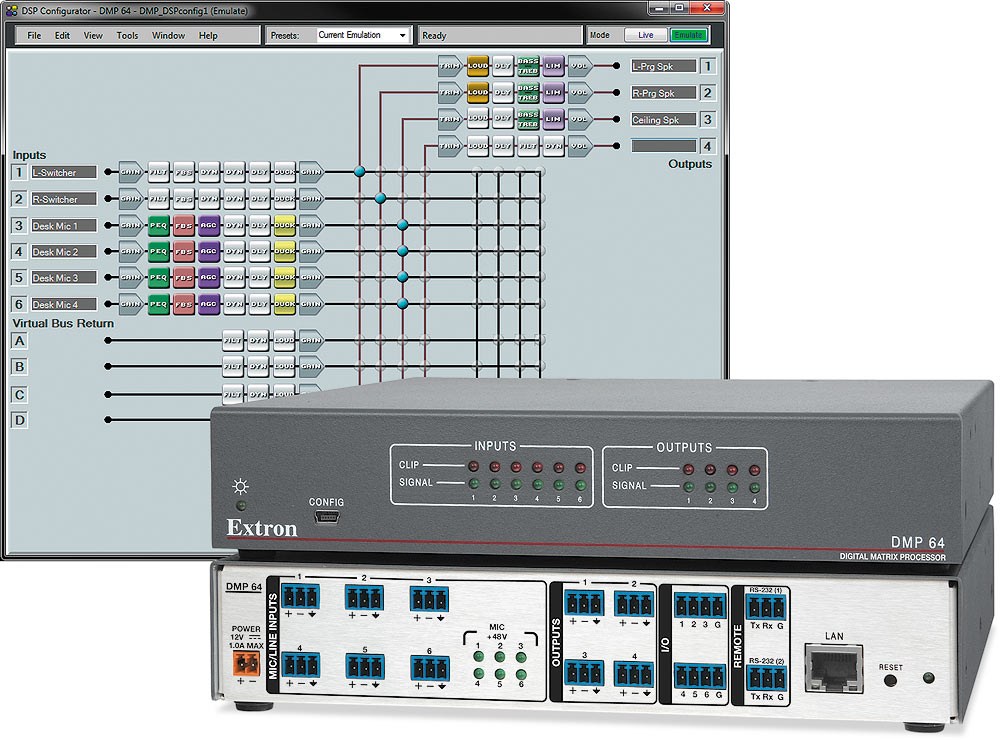

| Технические характеристики DMP 64 6x4 с ProDSP | |
| Аудио система | |
| Усиление | Unbalanced output: -6 dB; balanced output: 0 dB |
| Частотная характеристика | 20 Hz to 20 kHz, ±0.1 dB |
| THD + шум | <0.01% @ 1 kHz, at maximum output level |
| S/N | >105 dB, 20 Hz to 20 kHz, at maximum output, unweighted |
| Перекрестные помехи | <-90 dB @ 1 kHz, fully loaded |
| CMRR | >70 dB @ 1 kHz |
| Аудио вход | |
| Тип сигнала | 6 моно, микрофонный / линейный, симметричный / небалансный |
| Коннектор | (6) 3.5 mm captive screw connectors, 3 pole |
| Импеданс | > 10 кОм несимметричный / симметричный |
| Номинальный уровень | +4 dBu when level is set to 0 dB gain; adjustable from -60 dBu to +4 dBu |
| Максимальный уровень | +24 dBu, balanced, when input gain is set to -3 dB |
| Уровень шума | <-120 dBV (1 µVrms) at 40 dB gain |
| Диапазон громкости | -18 dB to +80 dB, mic/line input, adjustable per input |
| Фантомное питание (микрофон) | +48 VDC, which can be switched on or off |
| Обработка звука | |
| A / D, D / A преобразование | 24 bit, 48 kHz sampling |
| Аудио выход | |
| Тип сигнала | 4 моно, симметричный / небалансный |
| Коннектор | 3.5 mm captive screw connectors, 3 pole |
| Импеданс | 50 ohms unbalanced, 100 ohms balanced |
| Gain error | ±0.1 dB channel to channel |
| Максимальный уровень (Hi-Z) | >+21 dBu balanced, >+15 dBu unbalanced |
| Управление | |
| Последовательный порт управления хостом | 2 двунаправленных порта RS-232, разъем с невыпадающими винтами 3,5 мм, 3-полюсный |
| Скорость передачи и протокол | 38400 baud, 8 data bits, 1 stop bit, no parity |
| Конфигурация последовательного управляющего контакта | 1 = Tx, 2 = Rx, 3 = Gnd |
| USB-порты управления | 1 гнездовой разъем mini USB B на передней панели |
| USB стандарты | USB 2.0, low speed |
| Digital I/O | (2) разъема с невыпадающими винтами 3,5 мм, 4 полюса Каждый порт имеет общую землю 6 настраиваемых цифровых портов ввода / вывода Диапазон входного напряжения = от 0 В до +12 В Выходное напряжение = 0 В (низкий), 5 В (высокий) Программируемый |
| Порт хоста Ethernet | 1 RJ-45 female |
| Скорость передачи данных Ethernet | 10/100Base-T, half/full duplex with autodetect |
| Настройки Ethernet по умолчанию | Скорость соединения и уровень дуплекса = определяется автоматически IP-адрес = 192.168.254.254 Маска подсети = 255.255.0.0 Шлюз по умолчанию = 0.0.0.0 DHCP = выкл. |
| Веб сервер | До 200 одновременных сессий 6,5 МБ энергонезависимой пользовательской памяти |
| Программный контроль | Extron control/configuration program for Windows® Extron Simple Instruction Set (SIS™) Microsoft® Internet Explorer®, Telnet |
| Основные | |
| Требования к входной мощности | 12 VDC |
| Источник питания | Внешний Вход: 100-240 В переменного тока, 50-60 Гц Выход: 12 В постоянного тока, 1,5 А, 18 Вт |
| Потребляемая мощность (Устройство) | 13.5 W |
| Потребляемая мощность (Устройство и блок питания) | 16.2 W |
| Температура / влажность | Хранение: от -40 до +158 ° F (от -40 до +70 ° C) / от 10% до 90%, без конденсации В рабочем состоянии: от +32 до +122 ° F (от 0 до +50 ° C) / от 10% до 90%, без конденсации |
| Охлаждение | конвекционное |
| Материал корпуса | металл |
| Размеры корпуса | 1,7 "В x 8,75" Ш x 9,5 "Г (высота 1U, ширина половинной стойки) (4,3 см в x 22,2 см в x 24,1 см в глубину) (Глубина без учета разъемов) |
| Вес | 0,9 кг |
| Теги: цифровой матричный процессор 6x4 с ProDSP™ Extron 60-1054-01 | |
