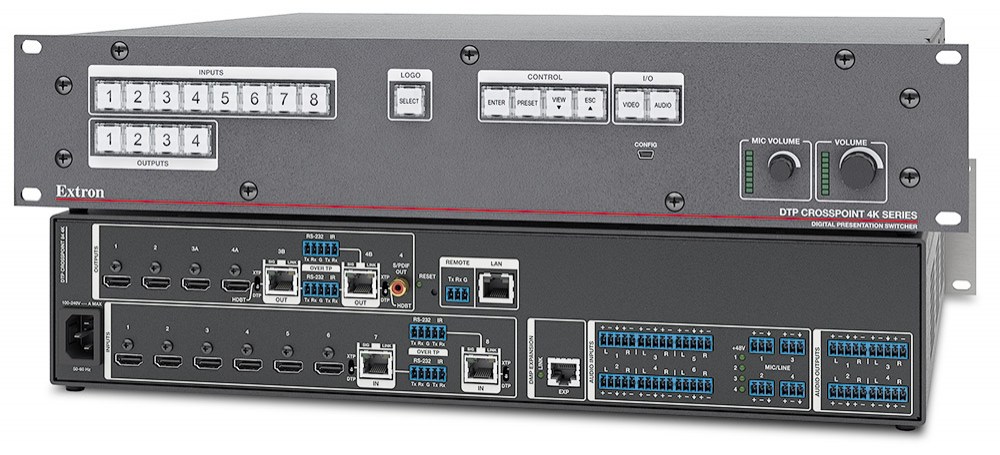

| Технические характеристики DTP CrossPoint 84 4K * | |
| Классификация | презентационный матричный коммутатор 8x4 4K с бесподрывной коммутацией |
| Функциональные особенности | подсистема видео: • матричный коммутатор 8x4, • скалер-масштабатор на 2x выходах, подсистема аудио: • аудио коммутатор 8x4, аудио микшер 4x4, • эмбедирование и деэмбедирование аудиосигналов из HDMI, • цифровой аудио процессор DSP, • стереоусилитель 2x50 Вт и трёхпортовый коммутатор AV LAN (модели с индексом SA), • моноусилитель 100 Вт, 70 В и трёхпортовый коммутатор AV LAN (модели с индексом MA) |
| Пропускная способность | 10,2 Гбит/с (3,4 Гбит/с на цвет) |
| Разрешение и частота обновления | 4096x2160 @ 30 Гц / 4:4:4 / 8 бит 3840x2160 @ 30 Гц / 4:4:4 / 8 бит 4096x2160 @ 60 Гц / 4:2:0 / 8 бит 3840x2160 @ 60 Гц / 4:2:0 / 8 бит |
| Частота кадров | 24, 25, 30, 50 или 60 кадров в секунду |
| Выборка цветности | 4:4:4, 4:2:2 или 4:2:0 |
| Глубина цвета | 8 бит |
| Тип сигнала | HDMI 1.4, HDCP 1.4 |
| Подсистема видео | |
| Маршрутизация | 8 x 4 матрица коммутации видеосигналов |
| Скорость передачи | 10,2 Гбит/с (3,4 Гбит/с на цвет) |
| Частота пикселизации | 300 МГц (600 МГц для 4K с выборкой цветности 4:2:0) |
| Форматы | RGB и YCbCr цифровое видео |
| Стандарты | DVI 1.0, HDMI 1.4, HDCP 1.4, CEA-861E |
| Входы видеосигналов | |
| Количество, вид сигнала | 6 x HDMI цифровое видео (HDCP совместимое) 2 x DTP или XTP (настраивается) |
| Разъёмы | 6 x HDMI Type A (female) 2 x RJ45 (female) |
| Матричные видеовыходы (немасштабированные) | |
| Количество / тип сигнала | 2 x HDMI цифровое видео (HDCP совместимое) |
| Разъёмы | 2 x HDMI Type A (female) |
| Масштабированные TP выходы | |
| Количество, вид сигнала | 2 x DTP, XTP или HDBaseT (настраивается) 2 x HDMI буферизованное цифровое видео (HDCP совместимое) |
| Разъёмы | 2 x RJ45 female 2 x HDMI Type A (female) |
| Масштабируемые разрешения | 640x4808, 800x6008, 852x4808, 1024x7688, 1024x8528, 1024x10248, 1280x7688, 1280x8008, 1280x10248, 1360x7658, 1360x7688, 1365x7688, 1366x7688, 1365x10248, 1400x10508, 1440x9008, 1600x9008, 1600x12008, 1680x10508, 1920x12008 HDTV 480p7,8, 576p6, 720p3,4,5,6,7,8, 1080i6,7,8, 1080p1,2,3,4,5,6,7,8, 2048x10801,2,3,4,5,6,7,8, 1920x21601,2,3,4,5,6,7,8, 1920x24002,3,5,8, 2048x12008, 2048x15368, 2048x21601,2,3,4,5,6,7,8, 2048x24002,3,5,8, 2560x10808, 2560x14408, 2560x16008, 3840x21601,2,3,4,5, 3840x24005, 4096x21601,2,3,4,5 1 = @ 23.98 Гц, 2 = @ 24 Гц, 3 = @ 25 Гц, 4 = @ 29.97 Гц, 5 = @ 30 Гц, 6 = @ 50 Гц, 7 = @ 59.94 Гц, 8 = @ 60 Гц |
| Логотипы | |
| Количество | 16 x логотипов |
| Диапазон разрешений | до 4096х2160 |
| Форматы графических файлов | BMP, JPG, PNG, TIFF |
| Эффекты логотипов | прозрачность, RGB, уровень, альфа |
| Соединения на экранированной витой паре | |
| Разъём | RJ45 female |
| Стандарт соединения | TIA/EIA T568B |
| Расстояние передачи сигнала | разрешение до 1920x1200 и 1080p: DTP 330 – до 330' (100 м) при использовании экранированного кабеля витая пара или кабеля XTP DTP 24 TP DTP 230 – до 230' (70 м) при использовании экранированного кабеля витая пара или кабеля XTP DTP 24 TP разрешение до 2560x1600* и 4K @ 30 Гц (* уменьшение гашения): DTP 330 – до 330' (100 м) при использовании экранированного кабеля витая пара или кабеля XTP DTP 24 TP DTP 230 – до 230' (70 м) при использовании экранированного кабеля витая пара или кабеля XTP DTP 24 TP |
| Требования к кабелю | сплошной проводник, 24 AWG или лучше |
| Рекомендованный кабель | ширина полосы 400 МГц, STP (экранированная витая пара) |
| Режимы передачи сигналов входов и выходов | DTP: HDMI со встроенным аудио, аналоговое аудио, RS-232, ИК, дистанционное питание XTP: HDMI со встроенным аудио, RS-232, ИК HDBT: HDMI со встроенным аудио, RS-232, ИК |
| Подсистема аудио (микрофонный/линейный вход на линейный выход) | |
| Усиление | Небалансный выход: -6 дБ; балансный выход: 0 дБ |
| Частотный отклик | 20 Гц … 20 кГц, ±0,2 дБ |
| Входное сопротивление | >10 кОм небалансное, >20 кОм балансное |
| Коэффициент нелинейных искажений (THD+N) | 0,01% @ номинальный уровень 1 кГц |
| Соотношение сигнал/шум (S/N) | 105 дБ при максимуме балансного выхода (невзвешенное) |
| Перекрёстные помехи (Crosstalk) | <-90 дБ @ 20 Гц … 20 кГц, полная загрузка |
| Разделение стереоканалов | >80 дБ @ 20 Гц … 20 кГц |
| Цифровое преобразование | 24-бит, 48 кГц |
| Подсистема аудио | |
| Маршрутизация | 8 х 4 матрица коммутации сигналов стерео 4 x 4 матрица микширования сигналов микрофонных |
| Поддерживаемые форматы – сквозной пропуск | HDMI разъемы: LPCM до 7.1/24-бит/192 кГц, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Digital 5.1, Dolby Digital 2/0 Surround, Dolby Digital 2/0, DTS-HD Master Audio, DTS-HD, DTS ES Discrete 6.1, DTS ES Matrix 6.1, DTS Digital Surround 5.1, DTS 2-канальный; аналоговые разъемы: аналоговое стереоаудио; DTP разъемы: де-эмбедированный из HDMI [только PCM] или дистанционное балансное/небалансное аналоговое аудио |
| Входы аналогового аудио | |
| Количество, вид сигнала | 6 x стерео L/R, аналоговый линейного уровня, балансный или небалансный; 6 x стерео, де-эмбедированный из HDMI (только PCM); 2 x DTP (де-эмбедированный из HDMI [только PCM] и дистанционный балансный/небалансный аналоговый) или XTP (встроенный цифровой) |
| Разъёмы | 6 x 3,5 мм винтовой зажим, 5-полюсные для аналоговых входов линейного уровня; 6 x HDMI type A (female); 2 x RJ45 female |
| Аналоговый аудиосигнал | номинальный уровень: +4 дБн, -10 дБВ регулируемый входным усилением; максимальный балансный уровень: +21 дБн, небалансный: +15 дБн; регулировка входного усиления: от -18 дБ до +24 дБ, с шагом 0,1 дБ, настраивается для каждого входа |
| Входы микрофон/линейный | |
| Количество, вид сигнала | 4 x моно, микрофон/линейный, балансный / небалансный (с фантомным питанием) |
| Разъёмы | 4 x 3,5 мм винтовой зажим, 3-х полюсные |
| Входное сопротивление | 10 кОм небалансное, 20 кОм балансное |
| Уровень сигнала | номинальный уровень: -60 дБВ, +4 дБу, -10 дБВ регулируемый входным усилением; максимальный балансный уровень: > +21 дБн при номинальном значении THD + N, усиление микрофона установлено на 0 дБ |
| Диапазон громкости микрофона | -100 дБ … +12 дБ |
| Фантомное питание | +48 В пост. Тока, ± 10% (входы 1-4), выключаемое |
| Выходы аудио | |
| Количество, вид сигнала | 4 x эмбедированное в HDMI 2 x DTP (встроенное цифровое и дистанционное балансное/небалансное аналоговое), XTP (встроенное цифровое) или HDBaseT (встроенное цифровое) 4 x стерео балансное/небалансное аналоговое (переменное) 1 x цифровое аудио S/PDIF |
| Разъёмы | 4 x HDMI female; 2 x RJ45; 4 x 3,5 мм винтовой зажим, 5-пин 1 x RCA |
| Сопротивление | стерео выходы: 50 Ом небалансное, 100 Ом балансное; S/PDIF: 75 Ом |
| Ошбки усиления | ±0,1 дБ канал к каналу |
| Максимальный уровень (Hi-Z) | > +21 дБн, балансный / +15 дБн, небалансный |
| Диапазон выходной громкости | 0 … -100 дБ с шагом 0,1 дБ |
| Общие характеристики | |
| Блок питания | встроенный |
| Электропитание | 100-240 В переменного тока, 50-60 Гц, 0,5 А |
| Потребляемая мощность и тепловыделение | 101 Вт |
| Возможность дистанционного питания | до 4-х конечных точек (2 x DTP Tx, 2 x DTP Rx) (дистанционное питание недоступно в режимах XTP и HDBaseT) |
| Система охлаждения | вентиляторы, воздух проходит справа налево (если смотреть с передней панели) |
| Материалы корпуса | металл |
| Монтажный размер | 2U x 19" Rack |
| Габаритные размеры | 432 x 389 x 89 мм Ш x Г x В |
| Вес | 6,4 кг |

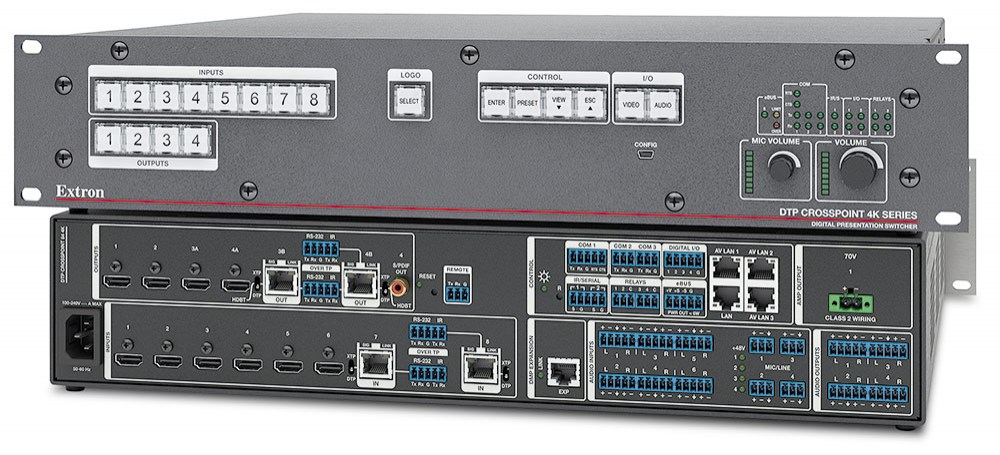

| Номер для заказа | Extron DTP CrossPoint 84 4K: 60-1515-01 Extron DTP CrossPoint 84 4K IPCP SA: 60-1515-22 Extron DTP CrossPoint 84 4K IPCP SA: 60-1515-22A Extron DTP CrossPoint 84 4K IPCP MA 70: 60-1515-23 Extron DTP CrossPoint 84 4K IPCP MA 70: 60-1515-23A |
| Теги: Extron DTP CrossPoint 84 4K | DTP Cross Point 84 4K | DTP-Cross-Point-84-4K | |
* – технические характеристики взяты с сайта производителя
