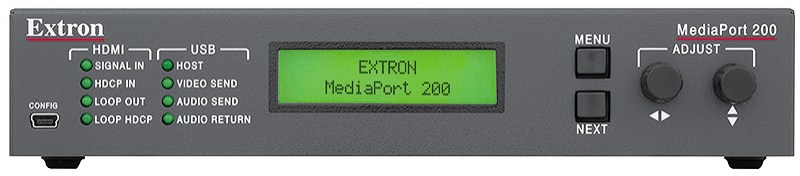

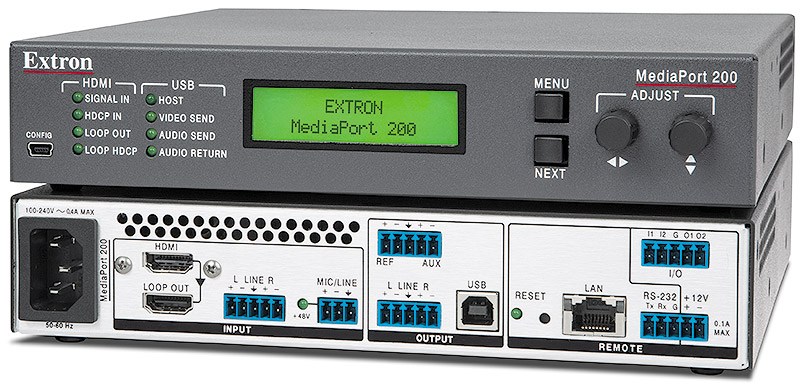

| Технические характеристики MediaPort 200 * | |
| Классификация | HDMI шлюз / аудио USB интерфейс |
| Функциональные особенности | • деэмбедирование аудиосигнала из HDMI • DSP обработка аудиосигналов, микширование и маршрутизация • микрофонный вход с фантомным питанием • сквозной мониторный HDMI выход • дистанционный мониторинг и управление по Ethernet, USB и RS‑232 |
| Входы видео | |
| Тип сигнала: разъем | 1 x HDMI/DVI (HDCP совместимый): HDMI type A female |
| Горизонтальная развёртка | 15 кГц … 100 кГц |
| Вертикальная развёртка | 24 Гц … 75 Гц |
| Разрешение диапазон | 640x480 до 1600x1200, 1920x1200 (с Reduced Blanking), 480i, 576i, 480p, 720p, 1080i и 1080p |
| Глубина цифровой цветности | 8, 10 и 12 бит на канал; 165 МГц - частота пикселей |
| Стандарты видео | DVI 1.0, HDMI 1.4, HDCP 1.3 |
| Обработка видео | |
| Цветность | 11 миллионов (8-bit 4:2:2 обработка) |
| Выходы видео | |
| Тип сигнала: разъем | 1 x USB цифровое видео: USB type A female |
| Мощность периферийного устройства | 200 мА на выход |
| Разрешение скалированное | 320x180, 320x240, 424x240, 640x360, 640x480, 848x480, 960x540, 720p, 1080p |
| USB кодирование | |
| Тип сигнала | 1 x USB (скалированное, не-HDCP совместимое)) |
| Вертикальная развёртка | 15 Гц, 30 Гц |
| Кодирование видео | MPEG |
| Разрешение | 320x180 до 1080p |
| Аудио | PCM, 24-бит, 48 кГц |
| Пропускная способность | до 60 Мбит/сек |
| Стандарты USB | • USB 2.0 high speed; • USB 1.1 full speed |
| Аудио | |
| Усиление | • -6 дБ – небалансный выход; • 0 dB – балансный выход |
| Частотный отклик | 20 Гц … 20 кГц, ±0,2 дБ |
| Уровень нелинейных искажений + шум (THD + Noise) | <0.03%, 20 Гц … 20 кГц на максимальном уровне |
| Соотношение сигнал/шум (S/N) | >90 дБ, 20 Гц … 20 кГц на максимуме балансного выхода (невзвешенное) |
| Перекрёстные помехи (Crosstalk) | ≤-90 @ 20 Гц … 20 кГц, полная нагрузка |
| Входы аудиосигналов | |
| Тип сигнала: разъем | 1 x стерео, деэмбендированный из HDMI (PCM только): HDMI type A female; 1 x стерео линейного уровня, балансное или небалансное: 1 x 3.5 mm, 5 контактный винтовой зажим; 1 x моно микрофон/линейного уровня, балансное или небалансное (с фантомным питанием): 1 x 3.5 mm, 5 контактный винтовой зажим; 2 x стерео USB, эмбедированное: USB type B female |
| Сопротивление | • >10k Ом небалансное, • >20k Ом балансное |
| Номинальный уровень сигнала | • +4 dBu, -10 dBV, регулируемое – линейные входы; • -60 dBV, +4 dBu, -10 dBV, регулируемое – микрофонные/линейные входы; |
| Максимальный уровень | +21 dBu, балансный, при входном усилении 0 дБ, на номинальном THD+N |
| Коэффициент подавления синфазного сигнала (CMMR) | >75 дБ @ 1 кГц |
| Регулировка входного усиления | • -18 дБ … +24 дБ, с шагом 0,1 дБ – линейный вход; • -18 дБ … +60 дБ, с шагом 0,1 дБ – микрофонный вход: |
| Фантомное питание | +48 В DC ±10%, выключаемое на mic/line входе |
| Выходы аудиосигналов | |
| Тип сигнала: разъем | 1 x стерео, балансное или небалансное: 1 x 3.5 мм, 5 контактный винтовой зажим; 2 x моно, балансное или небалансное (переменное): 1 x стерео USB (эмбедированное): USB type B female 1 x HDMI (сквозной выход эмбедированное): HDMI type A female |
| Сопротивление | • >50 Ом небалансное, • >100 Ом балансное |
| Ошибки усиления | ±0.1 дБ от канала к каналу |
| Уровень нелинейных искажений (THD) | <0.03%, 20 Гц … 20 кГц на максимальном уровне |
| Максимальный уровень (Hi-Z) | • >+21 dBu, балансный; • >+15 dBu, небалансный |
| Выходной диапазон громкости | -100 дБ … 0 дБ, с 0.1 дБ приращением |

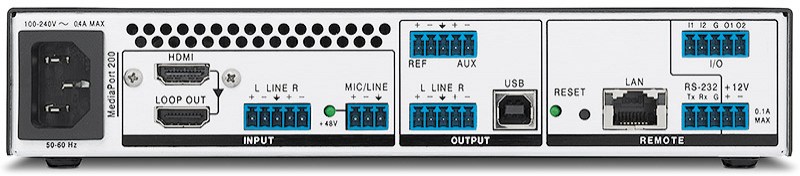

| Подключение | |
| Серийный порт | 1 x двунаправленный RS-232: 3.5 мм, 5 контактный винтовой зажим, совмещённый с +12 В дистанционным питанием на передней панели |
| Скорость передачи и протокол | 9600 (по умолчанию), 8 бит данных, 1 стоп-бит, без контроля чётности |
| Дистанционное питание | 1 x +12 В DC питание, 5 контактный винтовой зажим, совмещённый с портом RS-232, 100 мА |
| USB порт управления | 1 x USB mini-B female (порт конфигурирования на передней панели) |
| Стандарт USB | USB 2.0 |
| Ethernet порт управления | 1 x RJ-45 female |
| Пропускная способность Ethernet | 10/100/1000 Base-T half/full дуплекс с автоопределением |
| Ethernet протокол | ARP, ICMP (ping), IP, TCP, DHCP, HTTP, SFTP, SNMP, Telnet |
| Программы управления | • Extron Product Configuration Software (PCS) for Windows® • Extron Simple Instruction Set™ (SIS™) • Microsoft® Internet Explorer®, Telnet |
| Общие характеристики | |
| Электропитание | встроенный блок питания: вход: ~100 – 240 ВА / 50 – 60 Гц; |
| Энергопотребление | 18,9 Вт |
| Условия хранения | температура: -40 … +70°C, влажность 10% … 90%, без конденсации |
| Условия эксплуатации | температура: 0 … +50°C, влажность 10% … 90%, без конденсации |
| Охлаждение | пассивное, вентиляционные отверстия на боковых и задней панелях |
| Тепловыделение | 59,2 BTU/ч |
| Материалы корпуса | металл |
| Монтажный размер | 1U x 19″/2 Rack – корпус шириной в половину стойки |
| Габаритные размеры | 221 x 216 x 42 мм |
| Номер для заказа | Extron: 60-1488-01 |
| Теги: Extron MediaPort 200 | Media Port 200 | Media-Port 200 | |
* – технические характеристики взяты с сайта производителя
