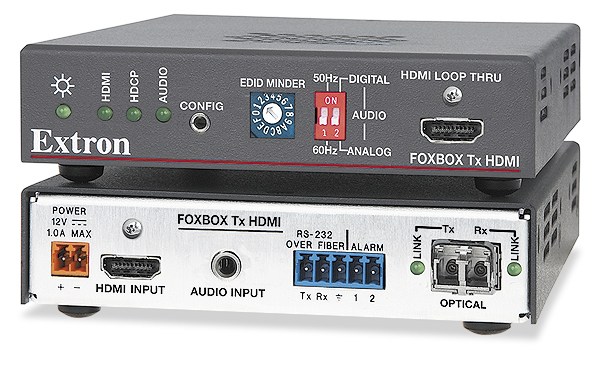

| Технические характеристики FOXBOX Tx HDMI SM * | |
| Классификация | передатчик сигналов HDMI, стереоаудио, RS‑232 по оптоволоконному кабелю |
| Соединение по волоконно-оптическому кабелю между передатчиком и приемником | |
| Количество, вид сигнала | 2 x волоконно-оптических |
| Разъёмы | 2 x LC |
| Дальность действия | одномодовый кабель: 30 км; мультимодовый кабель: 300 м – 62.5 нм OM1; 1 км – 50 нм OM2; 2 км – 50 нм OM3/OM4 оптимизированный для лазера мультимодовый кабель с полосой пропускания 2000 МГц; рабочее расстояние является приблизительным, указаны максимальные расстояния, которые могут варьироваться в зависимости от таких факторов, как тип волокна, ширина полосы соединителя, сращивание соединителя, дисперсия модальных или хроматических потерь, факторы окружающей среды и перегибы. |
| Номинальная пиковая длина волны | 850 нм – мультимодовое оптоволокно; 1310 нм – одномодовое оптоволокно |
| Пропускная способность | 4.25 Гбит/с |
| Мощность передатчика | -5 дБм – одномодовое оптоволокно; -5 дБм – мультимодовое оптоволокно |
| Чувствительность приёмника | -18 дБм – одномодовое оптоволокно; -12 дБм – мультимодовое оптоволокно |
| Видео | |
| Поддерживаемое разрешение | 640x480 … 1920x1200@60 Гц, включая 480p, 576p, 720p, 1080i, 1080p @ 60 Гц; более высокое разрешение 2K (2048x1080) @ 60 Гц, с пониженной частотой дискретизации |
| Форматы | RGB и YCbCr цифровое видео |
| Входы | 1 x HDMI type A (female) с локальным сквозным выходом; 1 x стереофонический аудио небалансный Mini jack 3,5 мм |
| Выходы | см. спецификаци приемников Extron FOXBOX Rx HDMI |
| Совместимость с HDCP | есть |
| Возможность отключения пользователем авторизации HDCP | позволяет FOXBOX Tx HDMI выглядеть совместимым или несовместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются. |
| Цифровая технология | Полностью цифровая технология обеспечивает передачу «пиксель в пиксель» сигналов с разрешениями до 1920x1200, включая HDTV 1080p/60 — FOXBOX Tx HDMI обеспечивает точную передачу видеосигналов «пиксель в пиксель» для вывода изображений оптимального качества с разрешениями до 1920x1200. |
| Простая интеграция в различные системы с применением 4K | матричные коммутаторы и удлинители серии FOX могут быть настроены на работу с источниками и дисплеями 4K с разрешениями до 4096x2160. |
| Key Minder® | постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на несколько дисплеев. |
| EDID Minder® | автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее. |
| Вход HDMI | локальный выход HDMI позволяет подключить выходной сигнал к локальному монитору. |
| Эмбедирование аудио | DIP-переключатель на передней панели передатчика позволяет выбирать между входами аналогового аудио или цифрового аудио HDMI. При выборе аналогового входа аналоговые стереосигналы преобразовываются в цифровые аудиосигналы HDMI. |
| Возможность регулировки усиления и затухания аудио | есть |
| Стандартные разъёмы LC | обеспечивают надёжное физическое соединение и точное позиционирование оптического стержня |
| Оповещающий сигнал при потере оптоволоконного соединения | FOXBOX Tx HDMI может оповещать через внешнюю систему управления об утрате подключения между оптоволоконными устройствами. |
| Управление по RS‑232 | передатчик имеет порты RS‑232 для управления и настройки. |
| Индикация | Светодиодные индикаторы состояния в реальном времени для мониторинга и устранения неполадок — светодиодные индикаторы на передней и задней панелях подтверждают наличие сигнала, аутентификацию HDCP, статус оптоволоконного подключения и питание. |
| Совместимость | Совместимость с матричными коммутаторами Extron серии FOX – создание систем распределения сигнала с поддержкой HDCP с конфигурацией до 1000x1000 и больше Совместимость с приёмниками HDMI, DVI Plus, DVI и VGA серии FOX — работает с приёмниками HDMI и DVI Plus серии FOX с разрешениями до 1920x1200, в том числе HDTV 1080p/60. Совместимость с приёмниками DVI и VGA серии FOX с разрешениями до 1600x1200, включая HDTV 1080p/60 |
| Общие характеристики | |
| Сертификация JITC | есть |
| Блок питания | внешний вход: 100-240 В переменного тока, 50-60 Гц; выход: 12 В постоянного тока, 1,5 А, 18 Вт |
| Потребляемая мощность | устройство: 5,7 Вт, 12 В постоянного тока устройство с блоком питания: 7,2 Вт, 12 В постоянного тока |
| Охлаждение | конвекционное |
| Комплектность | В комплекте фиксаторы LockIt® для кабеля HDMI |
| Размеры | 76 x 325 x 235 мм |
| Вес | 1,02 кг |
| Номер для заказа | Extron FOXBOX Tx HDMI MM: 60-1174-11 — многомодовый передатчик; Extron FOXBOX Tx HDMI SM: 60-1174-12 — одномодовый передатчик |
* – технические характеристики взяты с сайта производителя
