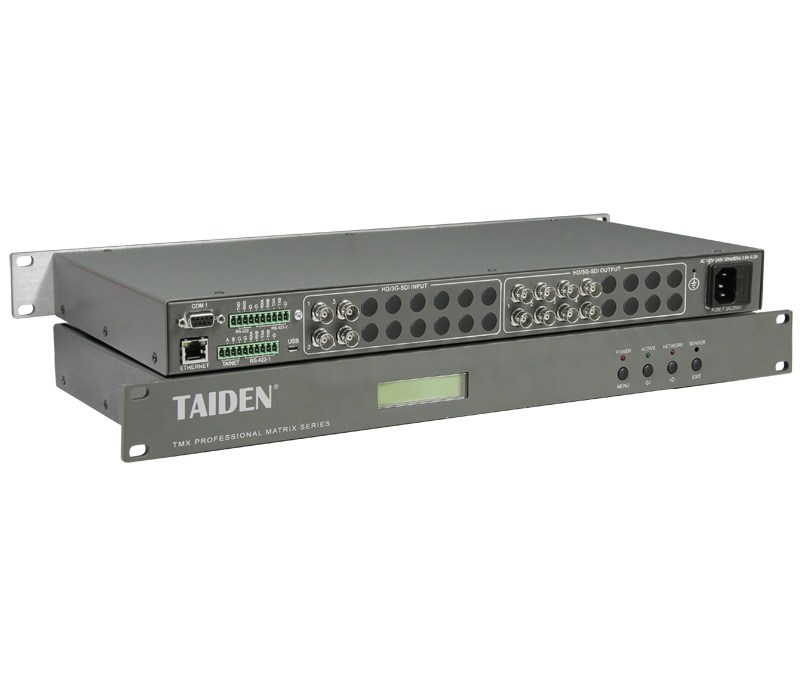

| Технические характеристики TMX-0404SDI2 * | |
| Классификация | матричный коммутатор сигналов SDI 4x4 |
| Функциональные особенности | • автоматический видео-трекинг |
| Пропускная способность | 143 Мбит/с ~ 2.97 Гбит/с |
| Разрешение видео | 8/10 бит |
| Поддержка стандартов видео | SMPTE 259M, SMPTE 292M, SMPTE 344M, SMPTE 424M, DVB-ASI (270 Мбит/с) |
| Входы видео | |
| Количество, вид сигнала | 4 x SDI |
| Разъёмы | 4 x BNC female |
| Номинальный уровень | 0,8 Vp-p |
| Входной уровень | 0,7 В - 1,2 Vp-p |
| Сопротивление | 75 Ом |
| Выравнивание входного кабеля | типичное выравнивание длины кабеля (RG60/ Ø1,0 мм стандартный кабель) • 50 м@2,97 Гбит/с (odd channel) • 60 м@2,97 Гбит/с (even integer channel) • 90 м@1,485 Гбит/с |
| Обратные потери | 20~30 дБ@5 МГц…1,5 ГГц |
| Выходы видео | |
| Количество, вид сигнала | 4 x SDI |
| Коннекторы | 4 × BNC double-decker female |
| Номинальный уровень | 0,8 В ± 7% |
| Входной уровень | 0,5 В - 1,6 Vp-p |
| Сопротивление | 75 Ом |
| DC offset | ± 100 mV with no offset at input |
| Jitter | 20~30 ps@HD/3G rate 40~60 ps@SD rate |
| Rise and fall time (20~80%) | SD: 600 ps HD/3G: 100 ps |
| Обратные потери | >15 дБ@5 МГц…1,5 ГГц |
| Управление | |
| Протокол связи | RS-232, RS-422, TAINET, TCP/IP |
| Cетевой порт | RJ45 |
| Дисплей | LCD |
| COM (RS-232) | RS-232, 9 pin female D connector |
| COM1 | Baudrate: 115200, data: 8 bits, stop: 1 bit, no parity |
| RJ45 | TCP/IP |
| TAINET | Baudrate: 19200, to main unit |
| RS422 | Baudrate: 9600, to dome camera |
| RS232 | Baudrate: 9600, to control keypad |
| Основные | |
| Наработка на отказ | 30,000 часов |
| Электропитание | AC 100 В - 240 В, 50/60 Гц |
| Окружающая среда | температура рабочая: 0 °C…+50 °C температура хранения: -20 °C…+70 °C относительная влажность: 10%…90% |
| Цвет | серый (PANTONE 425 C) |
| Монтажный размер | 1U x 19″ Rack |
| Габаритные размеры | 43 × 483 × 208 мм |
| Вес | 2,7 кг |
| Артикул | Taiden: TMX-0404SDI2 |
* – технические характеристики взяты с сайта производителя
