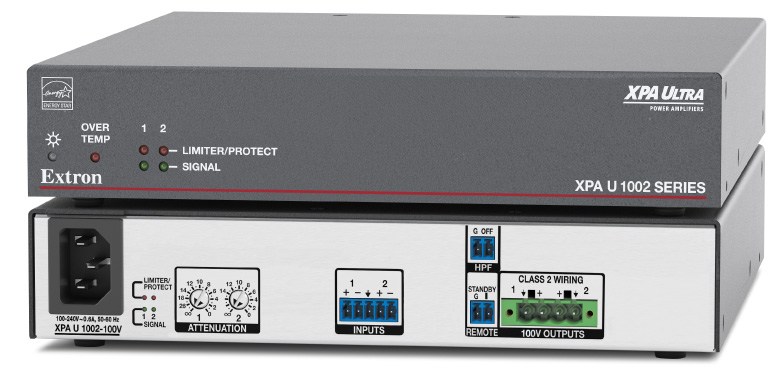

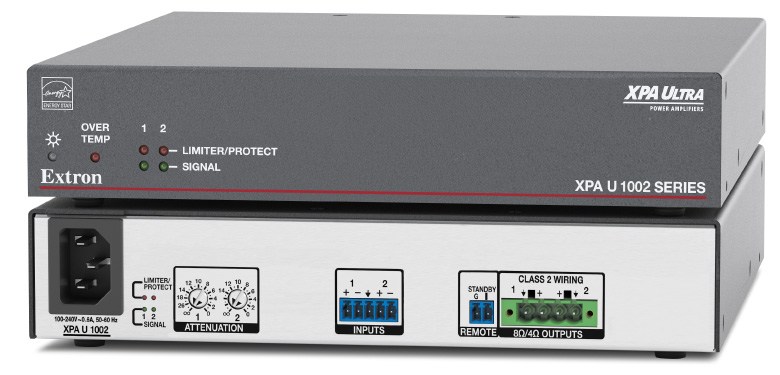

| Технические характеристики XPA U 1002 * | |
| Классификация | двухканальный усилитель мощности |
| Выходная мощность | 100 Вт RMS на канал |
| Характеристики усиления | |
| Коэффициент усиления | XPA U 1002 – 23x (27 дБ) XPA U 1002-70V – 57x (35 дБ) XPA U 1002-100V – 81x (38 дБ) |
| Коэффициент ослабления синфазного сигнала | 75 дБ @ 1 кГц (типичный) |
| Вход аудиосигнала | |
| Количество, вид сигнала | 2 x балансных/небалансных |
| Разъём | 1 x 3,5 мм винтовой невыпадающий разъем, 5-ти полюсный |
| Входное сопротивление | > 10 кОм небалансный/балансный, постоянный ток |
| Номинальный уровень | +4 дБн (1,23 В RMS), балансный |
| Максимальный уровень | +20 дБн (7.75 В RMS), балансный |
| Чувствительность входа | +4 дБн (1,23 В RMS) |
| Порог обнаружения входного сигнала | -40 дБн ± 3 дБ, балансный |
| Выход аудиосигнала | |
| Количество, вид сигнала | XPA U 1002: 2 x канала, 4/8 Ом XPA U 1002-70V: 2 x канала 70 В XPA U 1002-100V: 2 x канала 100 В |
| Разъём | 1 x 5-мм винтовой фиксатор, 2-х полюсный |
| Сопротивление нагрузки | XPA U 1002: 4 Ом минимум XPA U 1002-70V: 50 Ом минимум XPA U 1002-100V: 100 Ом минимум |
| Класс усилителя | класс D |
| Выходная мощность | XPA U 1002: – 100 Вт на канал, 8 Ом, 1 кГц, 0.1% THD – 100 Вт на канал, 4 Ом, 1 кГц, 0.1% THD XPA U 1002-70V: – 100 Вт на канал, 70В, 1 кГц, 0.1% THD XPA U 1002-100V: – 100 Вт на канал, 100В, 1 кГц, 0.1% THD |
| Частотный отклик | 20 Гц … 20 кГц, ±1 дБ |
| Уровень нелинейных искажений + шум (THD + Noise) | 0,1% @ 1 кГц на 3 дБ до клипа |
| Соотношение сигнал/шум | 100 дБ, 20 Гц - 20 кГц, невзвешенное |
| Уровень демпфирования | XPA U 1002: > 100 @ 8 Ом XPA U 1002-70V: > 100 @ 50 Ом XPA U 1002-100V: > 100 @ 100 Ом |
| Дистанцинное управление | |
| Разъём порта управления | 1 x 3,5 мм винтовой невыпадающий разъем, 5-ти полюсный |
| Конфигурации контактов | контроль режима ожидания (замыкание контактов): – пин 1 = земля, пин 2 = режим ожидания; Фильтр верхних частот (замыкание контактов): – пин 1 = земля, пин 2 = Выкл |
| Общие характеристики | |
| Блок питания | встроенный |
| Электропитание | 100-240 В переменного тока, 50-60 Гц, 0,5 А |
| Потребляемая мощность и тепловыделение | активный режим (1/8 мощности), используются все каналы: 34,9 Вт / 34 BTU/ч (9,9 Вт); бездействующий (холостой ход): 5,2 Вт / 18 BTU/ч (5,2 Вт); режим ожидания: <1 Вт / <3 BTU/ч (<1 Вт) |
| Система охлаждения | конвекция, без вентиляторов, с внутренними радиаторами |
| Системы защиты | ограничитель клиппа; термическая; короткое замыкание; выход постоянного тока |
| Материалы корпуса | металл |

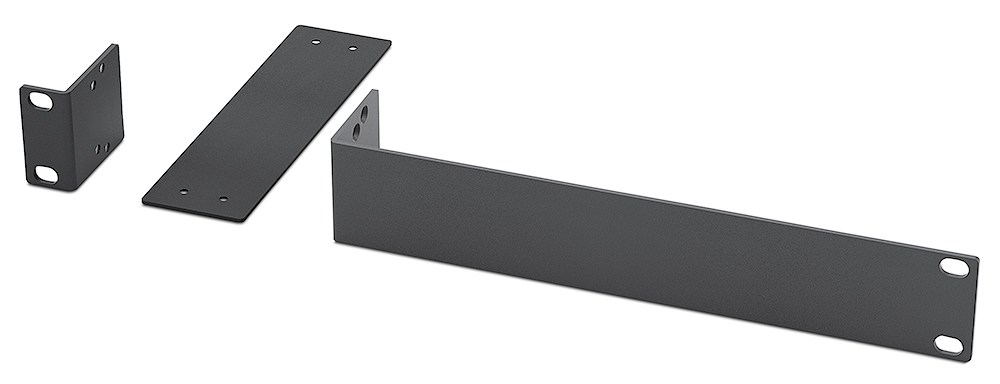

| Монтажный размер | 1/2U x 19" Rack – кронштейн опционально |
| Габаритные размеры | 221 x 241 x 43 мм Ш x Г x В |
| Вес | 1,1 кг |
| Номер для заказа | Extron XPA U 1002: 60-1761-01 Extron XPA U 1002-70V: 60-1761-02 Extron XPA U 1002-100V: 60-1761-12 |
| Теги: Extron XPA U 1002 | XPAU1002 | XPA-U1002 | |
* – технические характеристики взяты с сайта производителя
